超大型ノズル走行式/THE BIG SLIDER

台車自動搬出入アーチノズル洗浄方式　JW-NS101 ·102·103

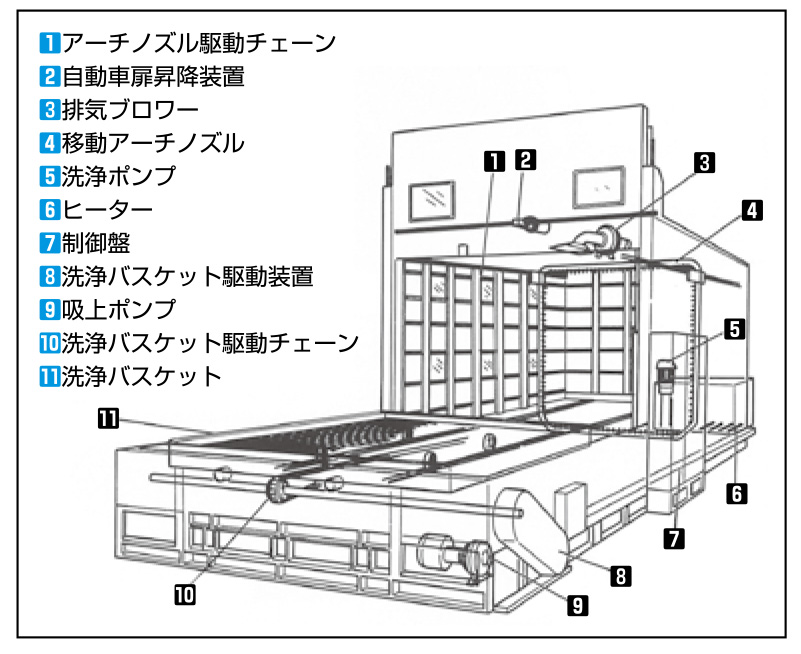

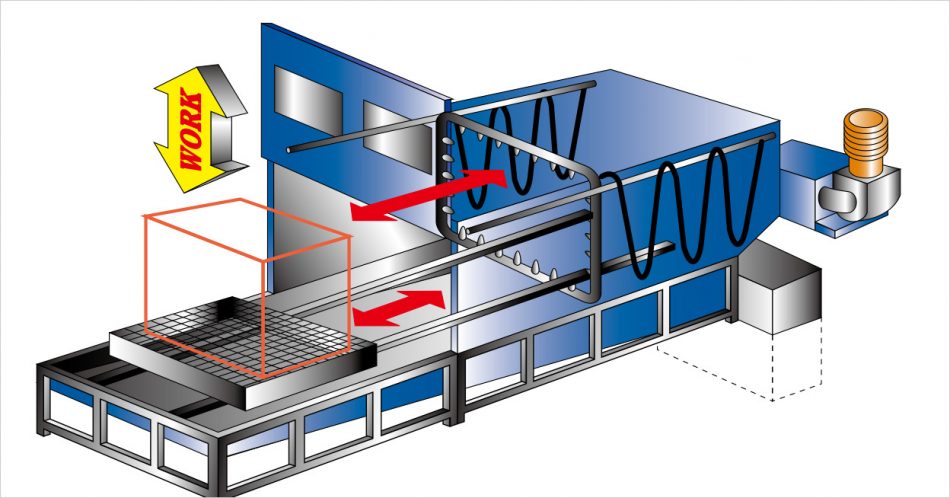

THE BIG SLIDERは、搬送台車上のワークに対して、アーチ型洗浄ノズルを水平に走行させて繰り返し往復洗浄を行う超大型・重量部品対応の洗浄マシンです。

洗浄例

  • 大型工作機械のフレームなどの塗装前の脱脂洗浄。
  • 産業機械の大型部品の切削油、キリコなどの丸洗い洗浄。
  • 新幹線、列車などの車輌台車枠の塗装前脱脂洗浄、及び機械加工後の切粉洗浄。
  • 船舶用ディ ーゼルエンジンなどの整備、丸洗い洗浄。
  • その他産業界全般の超大型部品で手洗い作業をしているワーク全てに適用出釆ます。

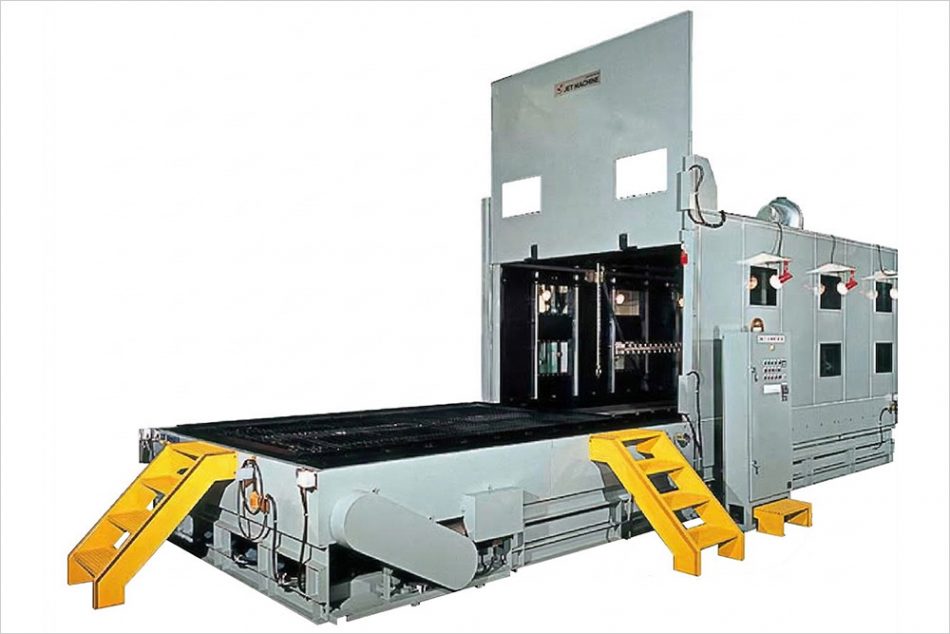

THE-BIG-SLIDER
段取り、水切、タッチアップなどの作業が洗浄室外で出来ます。

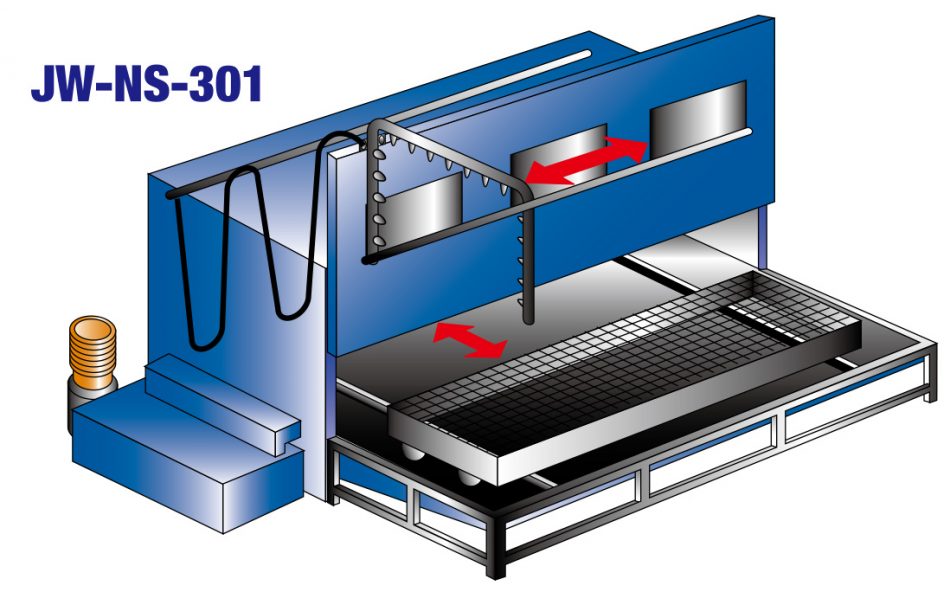

THE-BIG-SLIDER301
  • 長形の重量物の丸洗い洗浄に最適です。
  • ワークの洗浄室への搬出入は全自動です。
  • アーチ洗浄ノズルはワークの長手方法に走行します。

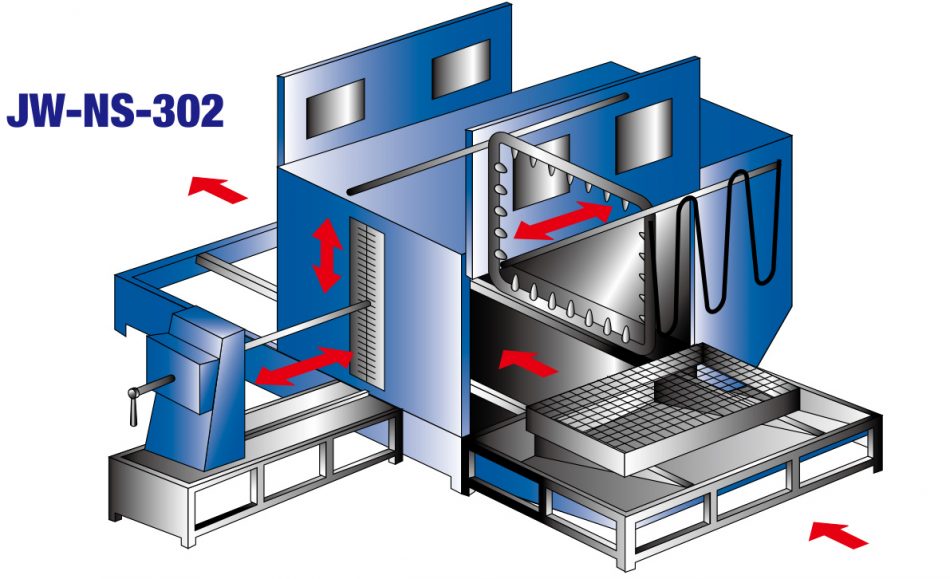

THE-BIG-SLIDER302
  • 洗浄後のワークは通り抜け式です。
  • 筒型状で内部を洗浄するワークには、インサイドノズルを筒状の内部に挿入して内側より強力なスプレー洗浄を行います。
機 種被洗浄物
最大寸法・重量		洗浄方法被洗浄物
搬出入		洗浄液噴射量設 置 寸 法(mm)
JW-NS-1012100(W)×3600(L)×1700(H)
10000kg		走行ノズル
方式		全自動1000ℓ/min.3500(W)×12600(L)×5000(H)
JW-NS-1022600(W)×4100(L)×1900(H)
10000kg		走行ノズル
方式		全自動1000ℓ/min.3100(W)×13600(L)×4700(H)
JW-NS-1031500(W)×2700(L)×900(H)
5000kg		走行ノズル
方式		全自動500ℓ/min.3000(W)×10500(L)×3400(H)

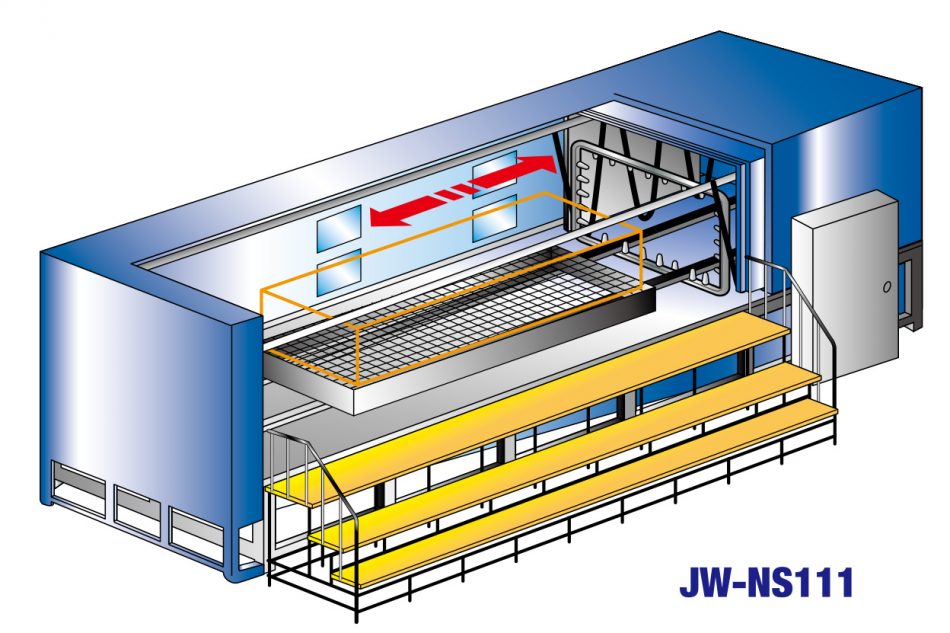

ノズル走行式　JW-NS111

最長7mまでの大型ワークの丸洗いが可能

洗浄室の天井部・側面部の飛沫防止ガー ドがフルオープンするので、ワークの洗浄具合のチェック又は、ワークの出し入れが簡単に出来ます。
ワークの洗浄・リンスまで一貫作業で自動でこなします。

THE-BIG-SLIDER　ノズル走行式
機 種JW-NS111
被洗浄物最大寸法2000(W)×7000(L)×1500(H)設 置 寸 法(mm)4850(W)×13650(L)×3600(H)
被洗浄物最大重量5Ton扉 開 閉 速 度約6m/min
洗 浄 方 法アルカリ洗浄溶液噴射式自動洗浄ノズル移動速度約2m/sec
洗浄液タンク容量約3m³本 体 重 量約18Ton
リンス液タンク容量約3m³

※製品画像は仕様により実際の製品と異なる場合がございます。
